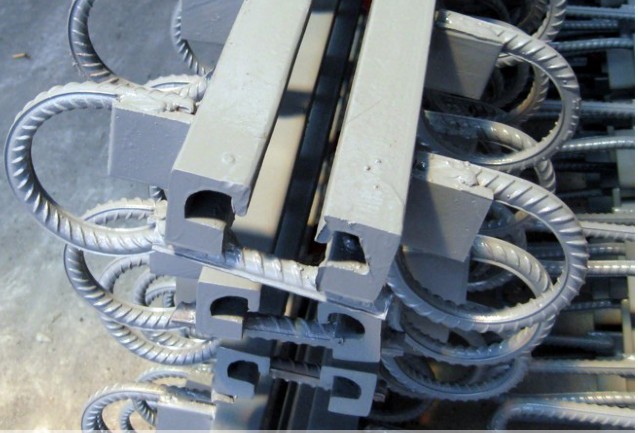

GQF-C型桥梁伸缩缝,一种新型桥梁伸缩缝装置

    GQF-C型桥梁伸缩缝装置是适应我国公路桥梁建设的一种新型桥梁伸缩缝装置.GQF-C型桥梁伸缩缝装置采用整体热轧16Mn异型钢,克服了挤压异型钢直线度和集合尺寸不均匀的特点,GQF-C型桥梁伸缩缝装置综合技术性能和技术指标均达到或优于国际同类产品先进水平,结构型式及异型钢轧制均属国内首创,将成为交通行业标准推荐产品.

    GQF-C型桥梁伸缩缝装置产品特点:建筑高度低,国产热轧整体成型异型钢材高度仅50mm,结构简单,安装方便,具有明显的可靠性,舒适性和耐久性.适用于桥面铺装层厚度等于或大于80mm,伸缩量小于等于80mm的各种桥梁,既方便旧桥梁伸缩装置更换,又可供新桥梁修建选用.

    GQF-C型桥梁伸缩缝装置中间大陆365bet网址_365bet平台客户端_365bet安卓 密封条其技术要求:采用氯丁大陆365bet网址_365bet平台客户端_365bet安卓 (CR)密封大陆365bet网址_365bet平台客户端_365bet安卓 带的伸缩装置适用与温度为-25℃-+60℃地区.采用天然大陆365bet网址_365bet平台客户端_365bet安卓 (NR)密封大陆365bet网址_365bet平台客户端_365bet安卓 带的伸缩缝装置适用于温度为-40℃-+60℃地区.我公司生产的GQF-C型桥梁伸缩缝装置被广泛应用于各种工程中!

桥梁伸缩缝所用胶料适用范围:

    1、采用氯丁大陆365bet网址_365bet平台客户端_365bet安卓 (CR)的伸缩缝装置适用于温度为-25－+60地区。

    2、采用天然大陆365bet网址_365bet平台客户端_365bet安卓 (NR)的伸缩缝装置适用于温度为-40－+60地区。

一、40 60 80 桥梁伸缩缝装置代号表示方法及意义：

　
　　以GQF-C60、GQF-F80、GQF-MZL480、GQF-C60(NR)、GQF-F80(CR)为例：GQF为交通行业标准规定的伸缩缝装置代号，型式代号:-MZL表示模数式、直梁连杆链条型:　(C、Z、F、L、)表示异型钢材的形状，数字表示伸缩装置位移量:0-1200mm，NR和CR表示大陆365bet网址_365bet平台客户端_365bet安卓 种类:NR表示天然大陆365bet网址_365bet平台客户端_365bet安卓 、CR表示氯丁大陆365bet网址_365bet平台客户端_365bet安卓 。

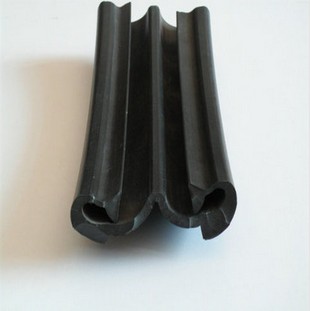

二、桥梁伸缩缝大陆365bet网址_365bet平台客户端_365bet安卓 胶条（伸缩缝止水带）

    伸缩缝的漏水给桥梁结构将造成一定的破坏，密封条既能抗拉力，又可进行侧向和垂直的位移，使用桥梁伸缩缝胶条是桥梁的防水措施更到位。伸缩缝堵漏用大陆365bet网址_365bet平台客户端_365bet安卓 条桥梁伸缩缝防水胶条。

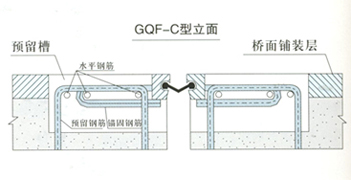

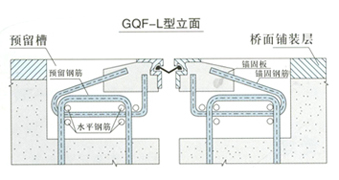

三、0-80mm桥梁伸缩缝典型结构布置图

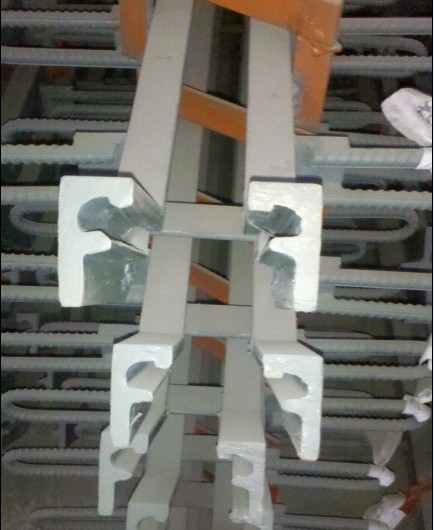

    GQF—C型、GQF—L型、GQF—F型、GQF—Z型桥梁伸缩缝由型钢、锚固构件和密封大陆365bet网址_365bet平台客户端_365bet安卓 带组成，允许位移量为0~120mm，主要型式有：GQF- C-40，60,80型、QMF（SSF）-80型、SD-80、100、120型，其结构简单，安装方便，适用于伸缩量为0～80mm的桥梁。其结构形式见下图：
